雙列角接觸球軸承正規安裝方法不看后悔

時間：2017-09-18 02:09:37 來源：洛陽匯普軸承有限公司

雙列角接觸球軸承安裝得好，可使主機的工作精度、軸承壽命大大提高；否則，不僅精度達不到要求，壽命也會受到影響。因此，雙列角接觸球軸承安裝定要正規！

雙列角接觸球軸承的安裝形式，有背對背、面對面和串聯排列三種：

背對背（兩軸承的寬面相對）安裝：

般的背對背式組配角接觸球軸承主要是通過內、外隔圈將兩套角接觸球軸承串聯組配在起而形成，兩套角接觸球軸承分別具有內圈、外圈和設在內外圈之間的鋼球，使用時再通過外隔圈和內隔圈對軸承進行預緊并使軸承的載荷線相互平行。

但這種組配軸承的缺點是客戶在使用時預緊力的調整十分繁瑣，調整不當會導致軸承壽命縮短，甚至無法工作的現象。

另外，由于組配角接觸球軸承的軸向預緊力主要由組配角接觸球軸承的軸向游隙確定，需要對外隔圈的軸向長度和內隔圈的軸向長度進行研磨才能確定軸向游隙，由于調整軸向預緊力以及研磨隔圈的工藝對工人的技術水平要求高而且工序繁雜，導致組配角接觸球軸承安裝時工作周期長、率低。

背對背安裝時，軸承的接觸角線沿回轉軸線方向擴散，可增加其徑向和軸向的支承角度剛性，抗變形能力；

面對面（兩軸承的窄面相對）安裝：

面對面安裝可承受作用于兩個方向上的軸向載荷，但每個方向上的載荷只能由個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如配置形式，軸承可承受雙向軸向載荷。

安裝時，軸承的接觸角線朝回轉軸線方向收斂，其地承角度剛性較小。由于軸承的內圈伸出外圈，當兩軸承的外圈壓緊到起時，外圈的原始間隙消除，可以增加軸承的預加載荷。

串聯排列（兩軸承的寬面在個方向）安裝：

安裝時，軸承的接觸角線同向且平行，可使兩軸承分擔同方向的工作載荷。但使用這種安裝形式時，為了保證安裝的軸向穩定性，兩對串聯排列的軸承必須在軸的兩對置安裝。

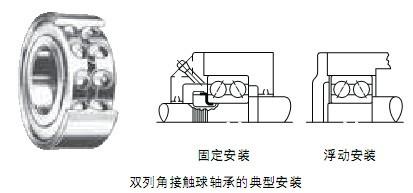

此外，雙列角接觸球軸承的安裝方法還有，如圖：

，雙列角接觸球軸承安裝時匯普軸承建議應該注意，雖然軸承可承受雙向軸向載荷，但若側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的側溝邊。
