角接觸球軸承怎么固定
時間：2017-09-25 07:09:13
來源：洛陽匯普軸承有限公司

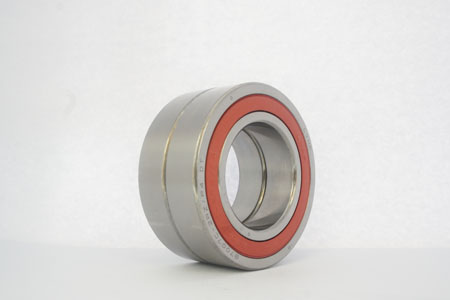

角接觸球軸承有單列的或多列的之分，并且固定時多為成對安裝，并需采用預加載荷。角接觸球軸承有兩種結構：是人們常用的鎖口在外圈上的軸承（如70000類）；二是鎖口在內圈上的軸承，如B70000型和SN70000型。
角接觸球軸承的固定：
1、鎖口在外圈上的角接觸球軸承
若兩套軸承分別裝于同軸的兩個支點上（設軸為短軸，支點采用兩單向固定的方式），其配置方式有兩種：種為正安裝（正配置），或稱面對面安裝，如圖3（a）所示，此種配置方式兩軸承外圈的窄邊相對，從另方面看，兩軸承的載荷作用中心a、b（即軸承中各滾動體的載荷矢量與軸中心線的交點），落到支承跨距點c、d（即軸承寬度中點處所在的徑向平面與軸中心線的交點）之內；
另種為反安裝（負配置），如圖3（b）示，或稱背對背安裝，此種配置方式兩軸承外圈的寬邊相對，兩軸承的載荷作用中心a、b落到支承跨距點c、d之外。
在使用時，為提高支承的剛性和旋轉精度，有時也為承受較大的徑向、軸向載荷，常將兩套單列角接觸球軸承裝在同支點上，常用的配置型式：是正安裝，如圖4（a）所示，或稱面對面安裝，此種配置方式兩軸承外圈的窄邊相對，從另方面看，兩軸承的載荷作用中心a、b落到支承跨距點c、d之內；二是反安裝，如圖4（b）所示，或稱背對背安裝，此種配置方式是兩軸承外圈的寬邊相對，從兩軸承的載荷作用中心a、b看，其落到支承跨距點c、d之外。
由上述可知，鎖口在外圈上的角接觸球軸承，不管兩軸承裝于兩支點還是支點，其配置形式可劃分為：
（1）按外圈的寬窄邊相對來劃分，兩軸承外圈的窄邊相對即為正安裝，兩軸承外圈的寬邊相對即為反安裝。
（2）按兩軸承的載荷作用中心a、b相對于支承跨距點c、d的位置來劃分，兩軸承的載荷作用中心a、b落到支承跨距點c、d之內為正安裝；反之，兩軸承的載荷作用中心a、b落到支承跨距點c、d之外為反安裝。
2、鎖口在內圈上的角接觸球軸承
此類軸承不如鎖口在外圈的角接觸球軸承常用，只有為獲得高速、高負荷能力的常常采用。有些書又稱其為內圈接觸式軸承，由于存在接觸角α與鎖口在外圈的軸承相似，也須成對使用。
由于鎖口在內圈，內圈存在寬窄邊，而外圈寬窄邊不明顯，顯然該類軸承的配置形式不能套用按外圈的寬窄邊相對來劃分，能否按兩軸承的載荷作用中心a、b相對于支承跨距點c、d的位置來劃分，目前筆者所見文獻也無介紹。
關于角接觸球軸承的固定知識就介紹這里，更多信息可以咨詢洛陽匯普軸承，畢竟他們也是做軸承也是很多年的知名企業了！
