隨著我產業結構升的深入，機床行業內也顯示產業結構升的趨勢，即數控機床比例逐步上升，在數控域，高數控機床（如重型機床、智能機床等）所占的比例也不斷上升，重型機床產品主要是為能源（火電、水電、核電、風力發電）、船舶制造、工程機械、冶金、航天、軍工、交通運輸（鐵路、汽車）等主要工業支柱產業以及重點工程項目服務，重點工程項目為重型機床提供了廣闊的市場。

本文主要介紹如何選擇機床中應用于主軸軸承和轉臺軸承的軸承類型

、主軸軸承

主軸作為機床的關鍵部件，其性能會直接影響到機床的旋轉精度、轉速、剛性、溫升及噪音等參數，進而會影響工件的加工質量，例如零件的尺寸精度，表面粗糙度等指標。因此，為了保持的機床加工能力，必須配用高性能的軸承。用于機床主軸上的軸承精度應為ISO P5或以上（P5或P4是ISO的精度等，通常從低到高為P0，P6，P5，P4，P2），而對于數控機床、加工中心等高速、高精密機床的主軸支承，則需選用ISO P4或以上的精度；主軸軸承包括角接觸球軸承、圓錐滾子軸承，以及圓柱滾子軸承等類型。

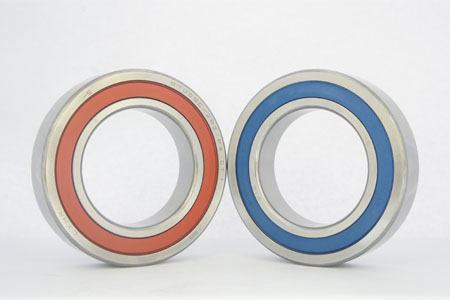

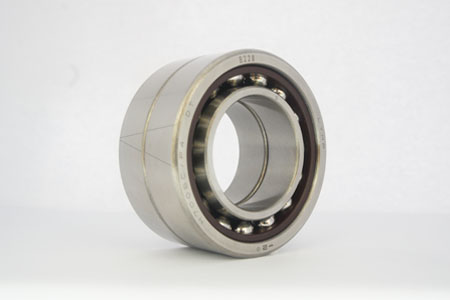

精密角接觸球軸承

在上述的幾種軸承中，以精密角接觸球軸承的使用為廣泛。我們都知道角接觸球軸承的滾動體是球；因?yàn)樗欠N點接觸
（區別于滾子軸承的線接觸），所以它能提供更高的轉速、更小的發熱量和更高的旋轉精度。在些超高速的主軸應用場合，還會采用陶瓷球（般為Si3N4或者是Al2O3）的混合型軸承。與傳統的淬透鋼球相比，陶瓷球材料自身的點賦予了陶瓷球軸承具有高剛度、高轉速、耐高溫、壽命長的點，從而滿足高客戶對機床軸承產品的需求。

就角接觸球軸承的接觸角而言，目前比較流行的是15o和25o的接觸角；通常15o的接觸角具有比較高的轉速性能，而25o的接觸角具有較高的軸向承載能力。由于預載的選擇對于精密角接觸球軸承應用的影響非常大，例如，在高承載、高剛性的場合，般會選用中型或重型的軸承預載；而針對些高轉速、高精度的應用場合，我們?cè)谳S承的早期選型中，需要注意選擇合適的預載，般輕預載比較常見。預載般分成輕型、中型、重型三種；為了方便客戶的使用，目前世界上的幾大軸承制造商都普遍提供預先研磨軸承面而加預載的軸承，也就是我們通常所說的配對精密角接觸球軸承形式。該類軸承免去了客戶的預載調節，從而節省了安裝時間。

精密圓錐滾子軸承

在些重載且對速度有定要求的機床應用場合中---如鍛件的荒磨、石油管道的車絲機、重型車床和銑床等，選擇精密圓錐滾子軸承是種比較理想的方案。由于圓錐滾子軸承的滾子是線接觸的設計，因此它能為主軸提供很高的剛性和承載；另外，圓錐滾子軸承是種純滾動的軸承設計，它能很好的降低軸承運轉扭矩和發熱，從而確保主軸的轉速和精度。由于圓錐滾子軸承能夠在安裝過程中調節軸向預載（游隙），這能讓客戶在軸承的整個使用周期中更好地優化軸承游隙調節。

此外，在些內圈擋邊線速度大于30米/秒的高速應用中，某些殊設計的圓錐滾子軸承也能滿足要求，如TSMA軸承或Hydra-Rib液力浮動擋邊軸承。TSMA軸承的擋邊有多個軸向方向的潤滑油孔，可采用循環油潤滑或油霧潤滑，離心力可將油分布到滾子與擋邊接觸區，從而能更充分地潤滑軸承，提高軸承轉速。而Hydra-Rib液力浮動擋邊軸承是為優化主軸系統的預載而設計，軸承有可浮動的擋邊，與滾子大接觸，不像常見的軸承有固定內圈擋邊；且該浮動擋邊由“壓力”系統定位，這樣就能保證軸承在各個工況條件下都能發揮異的性能，并且已經成功的在內客戶中使用。

二、轉臺軸承

數控機床中常用的回轉工作臺有分度工作臺和數控回轉工作臺。數控機床在加工某些零件的時候，除了需要X，Y，Z三個坐標軸的直線進給運動外，有時候還需要有繞X，Y，Z三個坐標軸的圓周運動，我們分別稱為A，B，C軸。

數控回轉工作臺可用來實現圓周進給運動。數控回轉工作臺（簡稱數控轉臺）除了可以實現圓周進給運動之外，還可以完成分度運動。而分度工作臺的功用只是將工件轉位換面，和自動換刀裝置配合使用，實現工件次安裝能完成幾個面的多種工序，因此，大大提高了工作率。數控轉臺的外形和分度工作臺沒有多大差別，但在結構上則具有系列的點。由于數控轉臺能實現進給運動，所以它在結構上和數控機床的進給驅動機構有許多共同之處。不同點是驅動機構實現的是直線進給運動，而數控轉臺實現的是圓周進給運動。

回轉工作臺廣泛地使用于各種數控銑床、鏜床、各種立車、立銑等機床上。除了要求回轉工作臺能很好地承受工件重量外，還需要保證其在承載下的回轉精度。轉臺軸承，作為轉臺的核心部件，在轉臺運行過程中，不僅要具有很高的承載能力，還需具備高回轉精度、高抗傾覆能力、以及較高的轉速能力等。在回轉工作臺設計中，使用的比較多的軸承類型大致分為這么幾種：

推力球軸承+圓柱滾子軸承

推力球軸承能承受定的軸向力，所以該軸承主要用于承受工件的重量；而圓柱滾子軸承主要用于徑向的定位和承受外部的徑向力（例如切削力、銑削力等）。該類設計應用廣泛，并且成本也相對比較的低廉。由于推力球是種點接觸的軸承，所以它的軸向承載力相對比較有限，主要用于小型或中型的機床回轉工作臺中。此外推力球的潤滑也比較困難。

靜壓軸承+精密圓柱滾子軸承

靜壓軸承是種靠外部供給壓力油，在軸承內建立靜壓承載油膜以實現液體潤滑的滑動軸承。液體靜壓軸承從起動到停止始終在液體潤滑下工作，所以沒有磨損，使用壽命長，起動功率??；此外，這種軸承還具有旋轉精度高，油膜剛度大，能抑制油膜振蕩等優點。精密圓柱滾子軸承具有很好的徑向承載力，并且由于采用了精密的軸承，回轉工作臺的回轉精度也能得到很好地保證。使用該類設計的回轉工作臺能承受很高的軸向力，有些工件的重量超過200噸以上，轉臺直徑超過10米。但是該類設計也有些不足之處，由于靜壓軸承必須附帶套用的供油系統來供給壓力油，維護比較復雜，而且成本也比較高。

交叉滾子軸承在轉臺上的應用也比較的普遍。交叉滾子軸承的征是軸承中有兩個滾道，兩排交叉排列的滾子。與傳統的推力軸承+徑向定心軸承組合相比，交叉滾子軸承結構緊湊，體積小巧，并簡化了工作臺設計，從而降低了轉臺的成本。
